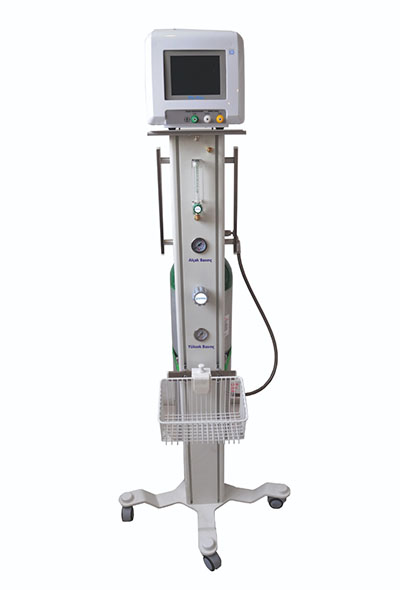

Nitrik Oksit Hasta Takip Monitör Taşıma Arabası (SNM-ARB-1)

Gövde ve Kanal Sistemi

Alüminyum gövde üzerindeki kanallar sayesinde gövde üzerine; sepet, serum askılığı ve aksesuar rayı gibi ekipmanların montajı yapılabilmektedir. Bu montajlar kanal içerisine yerleştirilen somun sayesinde sökülüp takılabilirdir ve takılan ekipmanların yeri isteğe göre değiştirilebilir.

Kapak Sistemi

Gövde tek yüzeyden açılıp kapanabilen tırnak kilitli kapağa sahiptir. Bu sayede gövde içerisine yerleştirilecek ekipmanların montajı ve daha sonra müdahale gerektiren durumlarda ekipmanlara ulaşımı hiçbir takıma gerek duyulmadan gerçekleştirilebilmektedir.

Ayak ve Tekerlek

Gövde, 8mm kalınlığındaki DKP malzemeden yapılmış ayak üzerine cıvata bağlantıları ile yerleştirilmektedir. Ayağa Ø50mm çapında 5 adet tekerlek koyulmaktadır. Tekerleklerden ikisi frenli, üçü frensizdir. Arabanın tüpsüz ağırlığı 16 kg'dır. Ayak yere yakın tutularak olası sarsıntılarda taşıma arabasının üzerindeki ekipmanların hasar görmesinin ve düşmesinin önüne geçilmiştir.

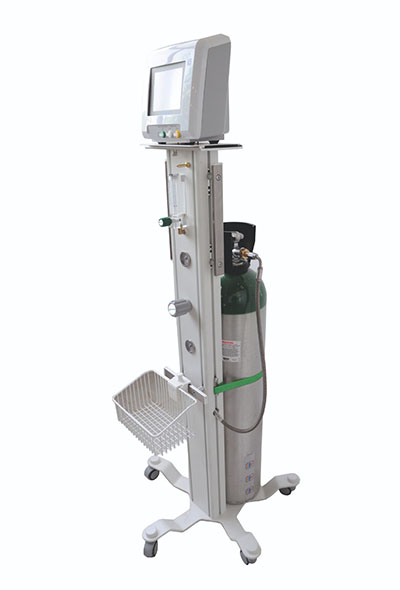

Tüp Bölümü ve Gaz Sistemi

Ayakta tüpün yerleştirilmesi için bir bölüm mevcut. Tüpün sabit durabilmesi için gövde üzerine yerleştirilen kemer kullanılmaktadır. Kemer, çapı ayarlanabilen tırnaklı kilit sistemine sahiptir. Tüpten alınan yüksek basınçlı gaz çelik hortum yardımıyla gövde içerisine yerleştirilen regülatöre iletilmektedir. Basıncı düşürülen gaz flowmetreden geçirilerek gövdenin üst bölümünden jak yardımıyla dışarı verilmektedir.

Aksesuar ve Monitör Rayı

• Gövde üzerindeki kanallara yerleştirilmiş 3 adet 304 kalite paslanmaz çelikten imal edilmiş aksesuar rayı bulunmaktadır (sağ, sol ve ön).
• Gövde üzerinde eloksallı alüminyum malzemeden yapılmış kızaklı ray bulunmaktadır. Monitör kızaklı ray üzerine yerleştirilmektedir.
• Ray, yaylı kilit sayesinde en az 3 kademede kilitlenebilmektedir.
• Gövde içerisindeki regülatörün ön yüzeyinde gövde dışına çıkan ayar vanası sayesinde 1-10 bar arası çıkış basınç ayarı yapılabilmektedir.
• Yüksek basınçta giren ve alçak basınçta çıkan gazın basınç değerlerinin görülebilmesi için gövde içerisine iki adet manometre yerleştirilmiştir.
